在BLUE CAD裏,通常每個圖面只能設定整體圖紙的比例,如果要在同一個模型空間裏放置兩種以上不同比例的圖面,那麼你可以使用以下方式來處理:

1. 在指令行輸入 1 後按Enter鍵,或點選工具列「系統」按鈕。

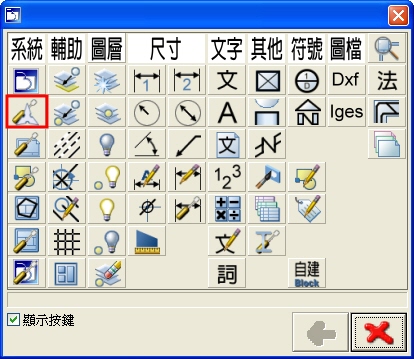

2. 螢幕出現工具箱後,點選[A,3]調整比例 → [B,1]部比例

3. 原有比例<100>: 輸入要變更比例範圍的原有比例

4. 新的比例<100>: 輸入要變更比例範圍的新的比例

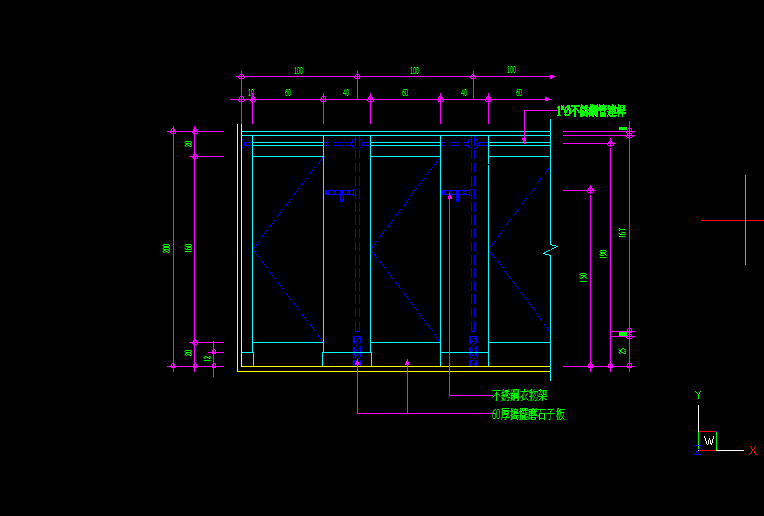

5. 第一角: 接著框選要變更比例的範圍

6. 另一對角:

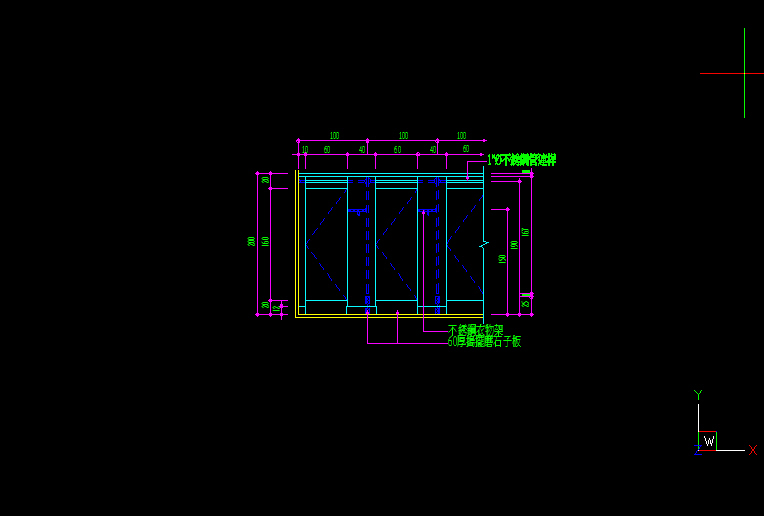

此時圖面將自動將選取範圍變更為新的比例值.

如選取範圍內已有關聯式尺寸, 將自動調整標註尺寸的比例為正確的新比例值, 但文字大小並不會隨著比例改變, 請使用修改字高指令單獨調整文字高度.
